Схема квартирного группового распределительного щита

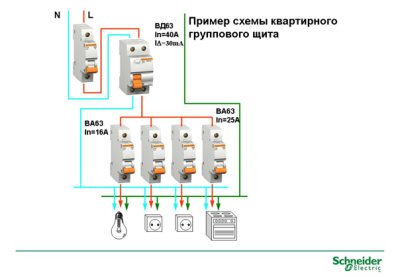

На вводе в квартиру устанавливается УЗО ВД63 с дифференциальным током 30 мА, соединенное последовательно с автоматическим выключателем ВА63. На схеме представлены несколько групп потребителей тока в квартире: группа розеток и выключателей, защищенная двумя автоматическими выключателями ВА63 (номинальный ток 16А), электрическая плита, защищенная автоматическим выключателем ВА63 (номинальный ток 25А). При выделении в отдельную группу стиральной машины или кондиционера устанавливается автоматический выключатель ВА63 с номинальным током 16А.
1 — Пластиковый корпус щита; 2 — Соединительный элемент нулевых рабочих проводников; 3 — Соединительный элемент зажимов нулевых рабочих проводников, а так же проводника уравнивания потенциалов; 4 — Соединительный элемент автоматических выключателей; 5 — Выключатель дифференциального тока (УЗО); 6 — Автоматические выключатели; 7- Линии групповых цепей
